Structura magazinului Hornbach din Oradea, de la fundații la cadrele prefabricate

Despre proiect

Lucrările de structură

Magazinul Hornbach din Oradea are structură prefabricată din beton: stâlpi încastrați în fundații izolate tip pahar, pe care reazemă grinzile principale și cele secundare.

Etapele din șantier

Pozele din execuție urmăresc mai ales fundațiile, până la montajul stâlpilor și al grinzilor:

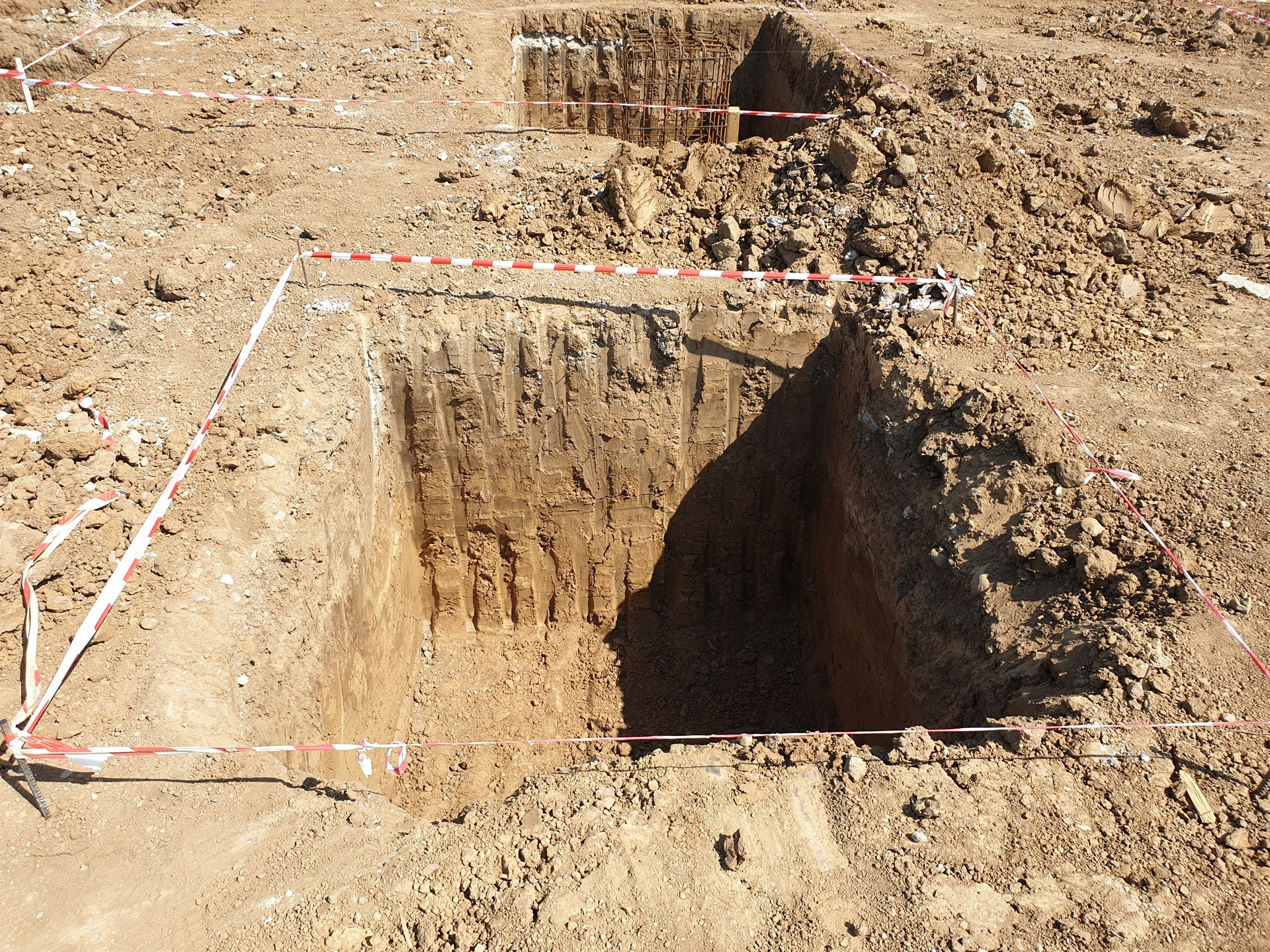

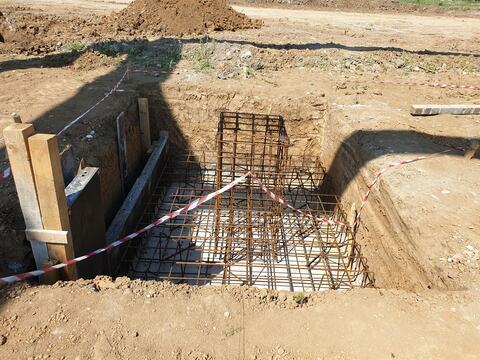

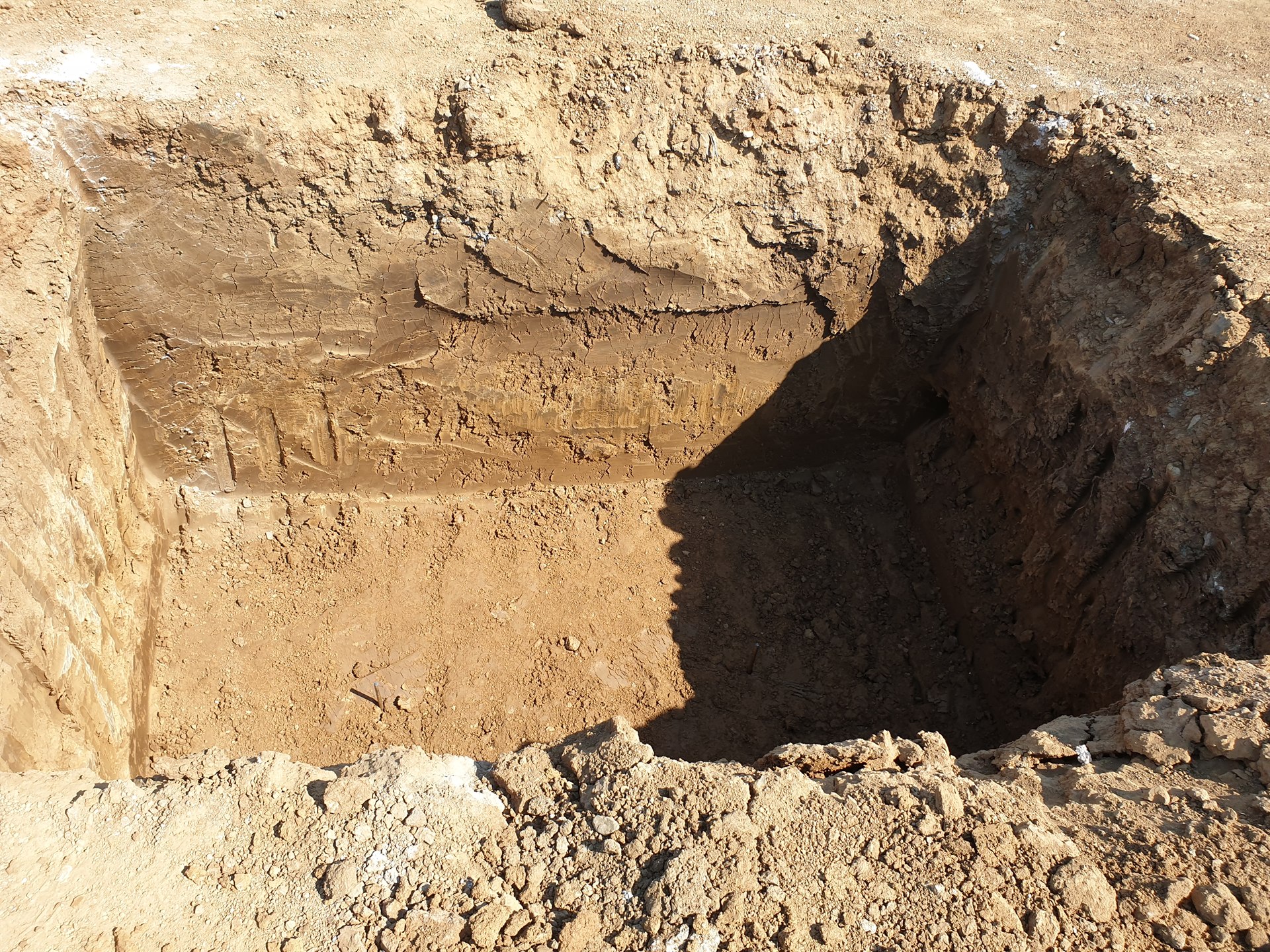

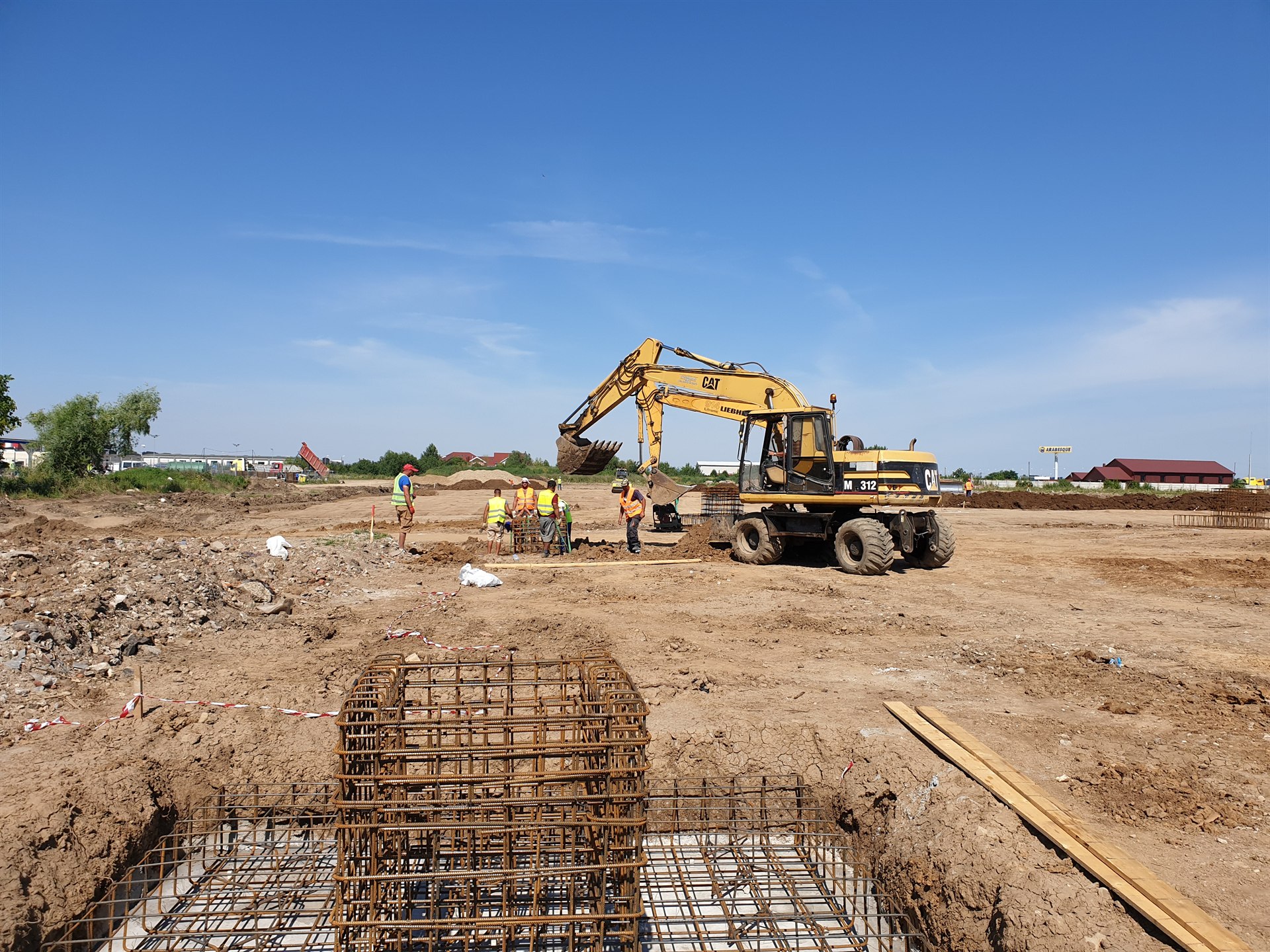

1. Săpătura. Gropile pentru fundațiile izolate, săpate cu excavatorul și delimitate cu bandă de avertizare. Pereții gropilor sunt verticali; la una dintre ele, o latură e sprijinită cu dulapi și montanți din lemn.

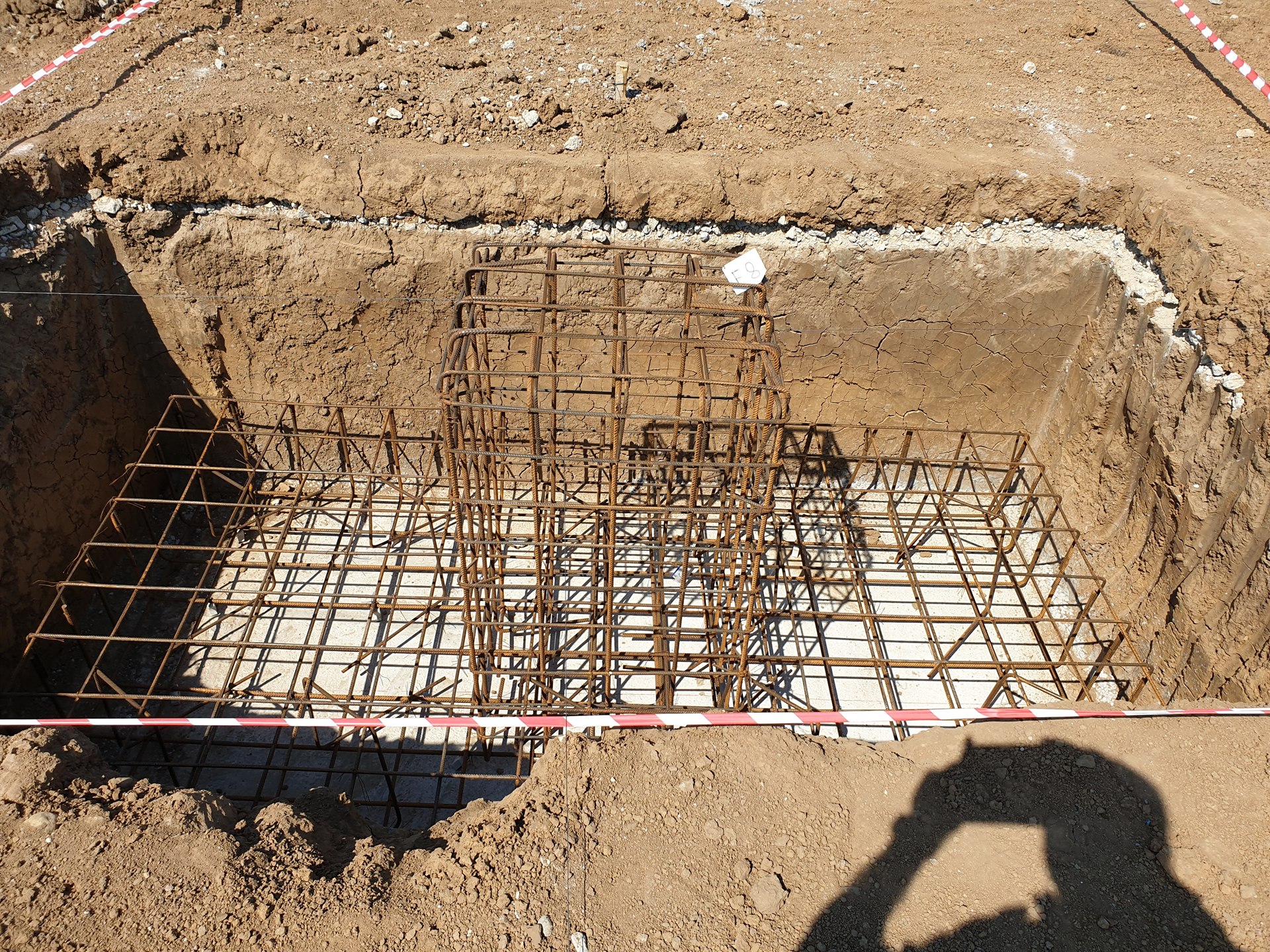

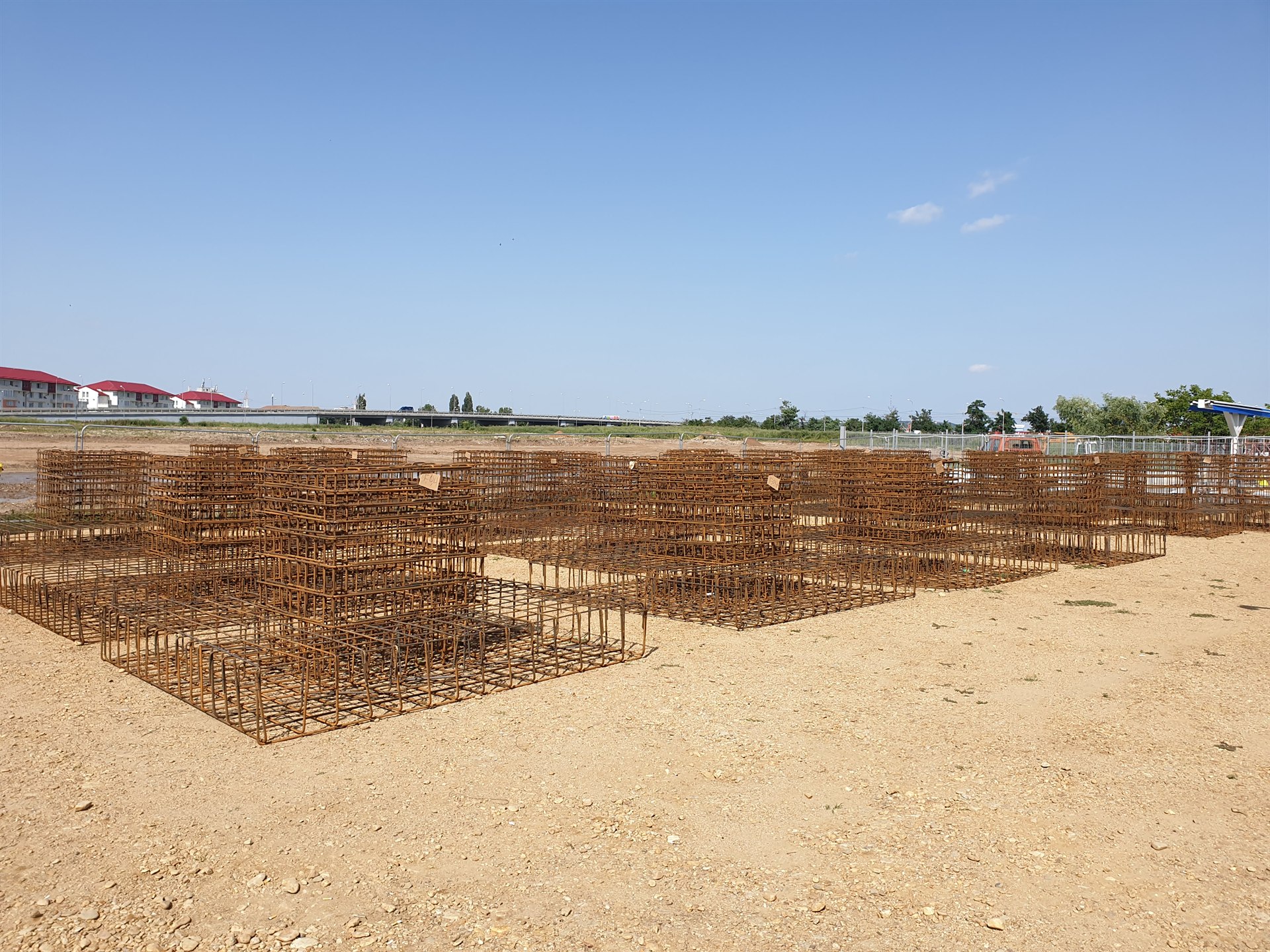

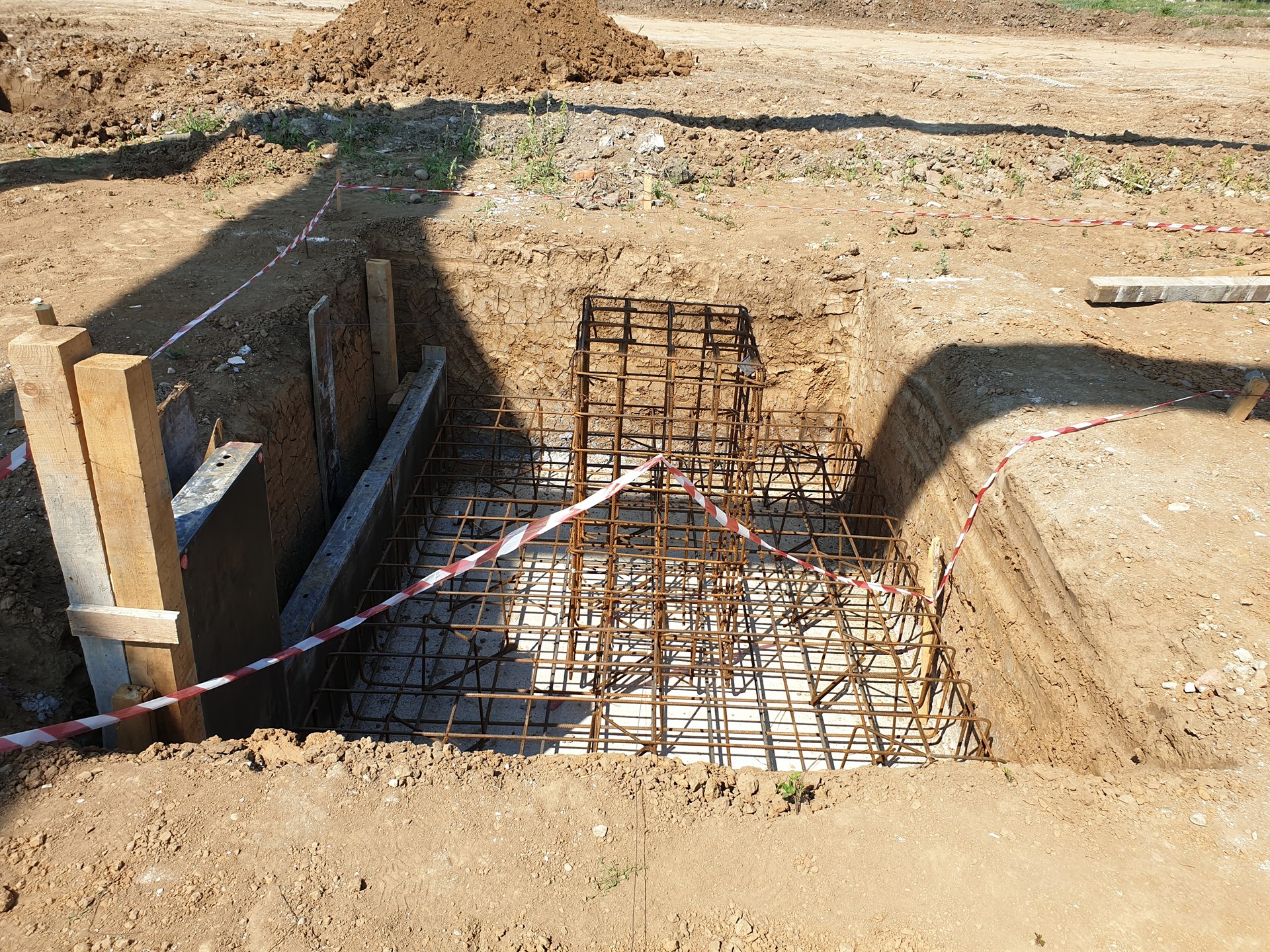

2. Armătura. Carcasele de armătură, pregătite pe platformă, și armătura montată în gropi: plasa tălpii pe betonul de egalizare și, în mijlocul ei, carcasa paharului.

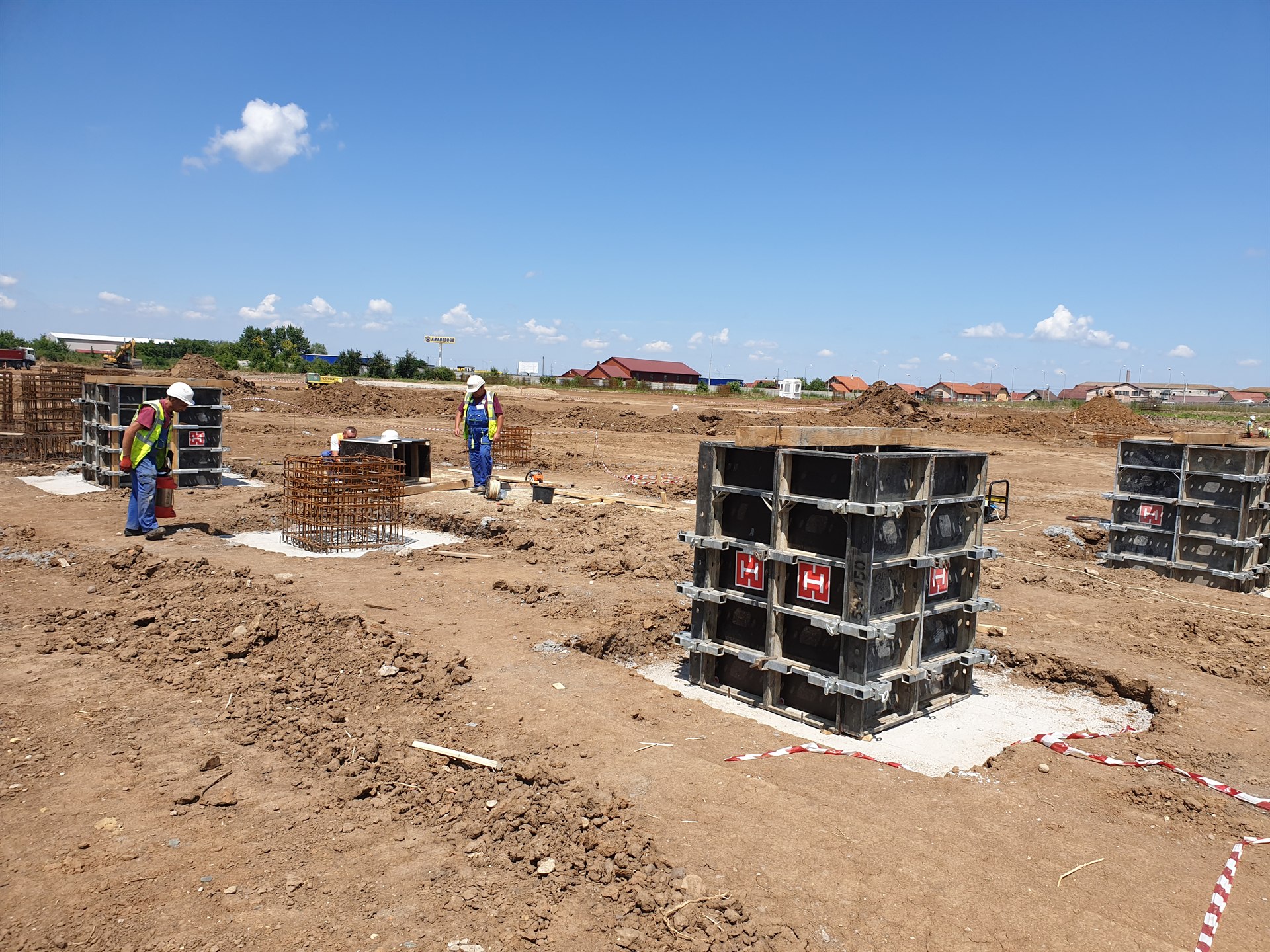

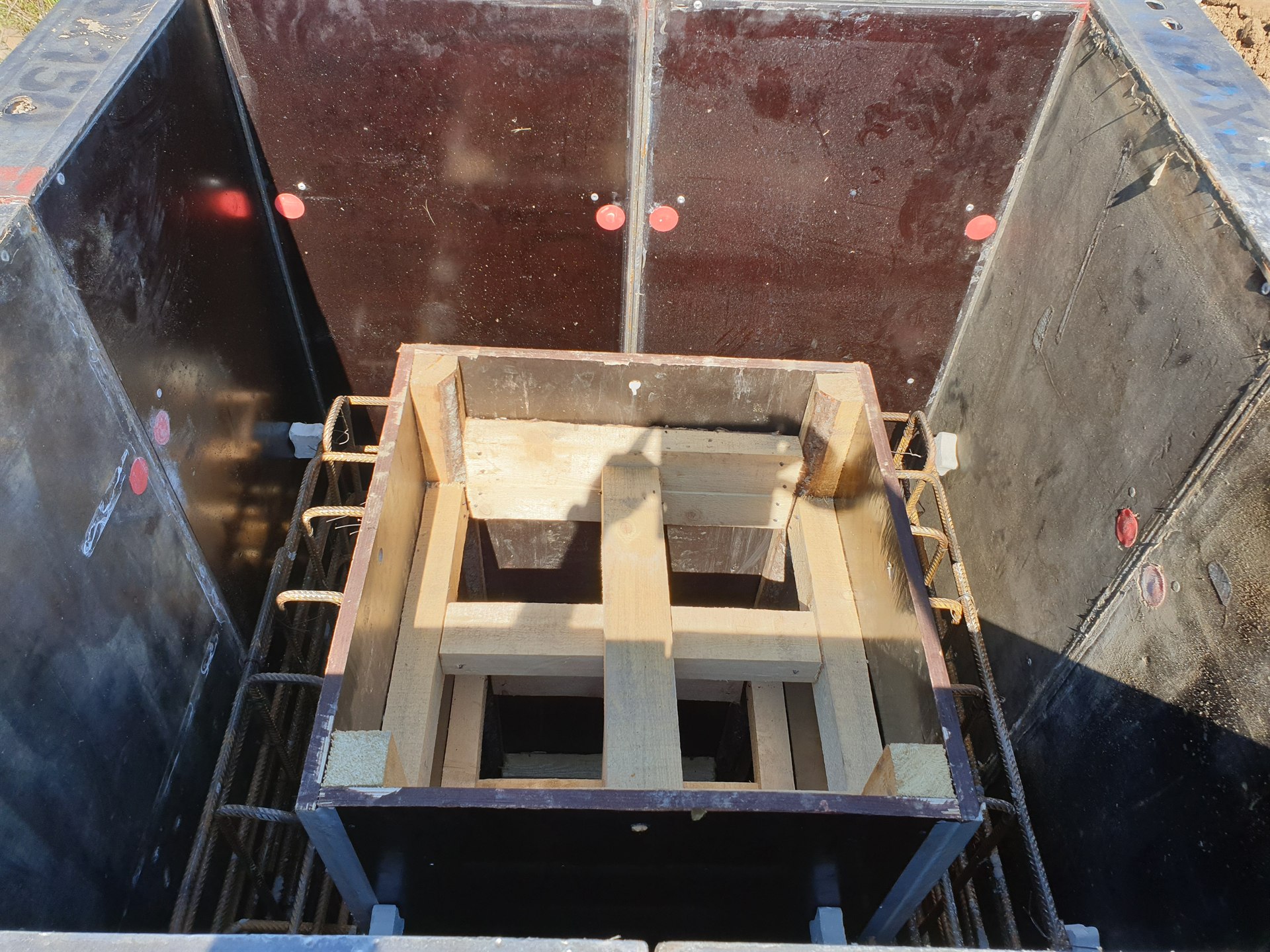

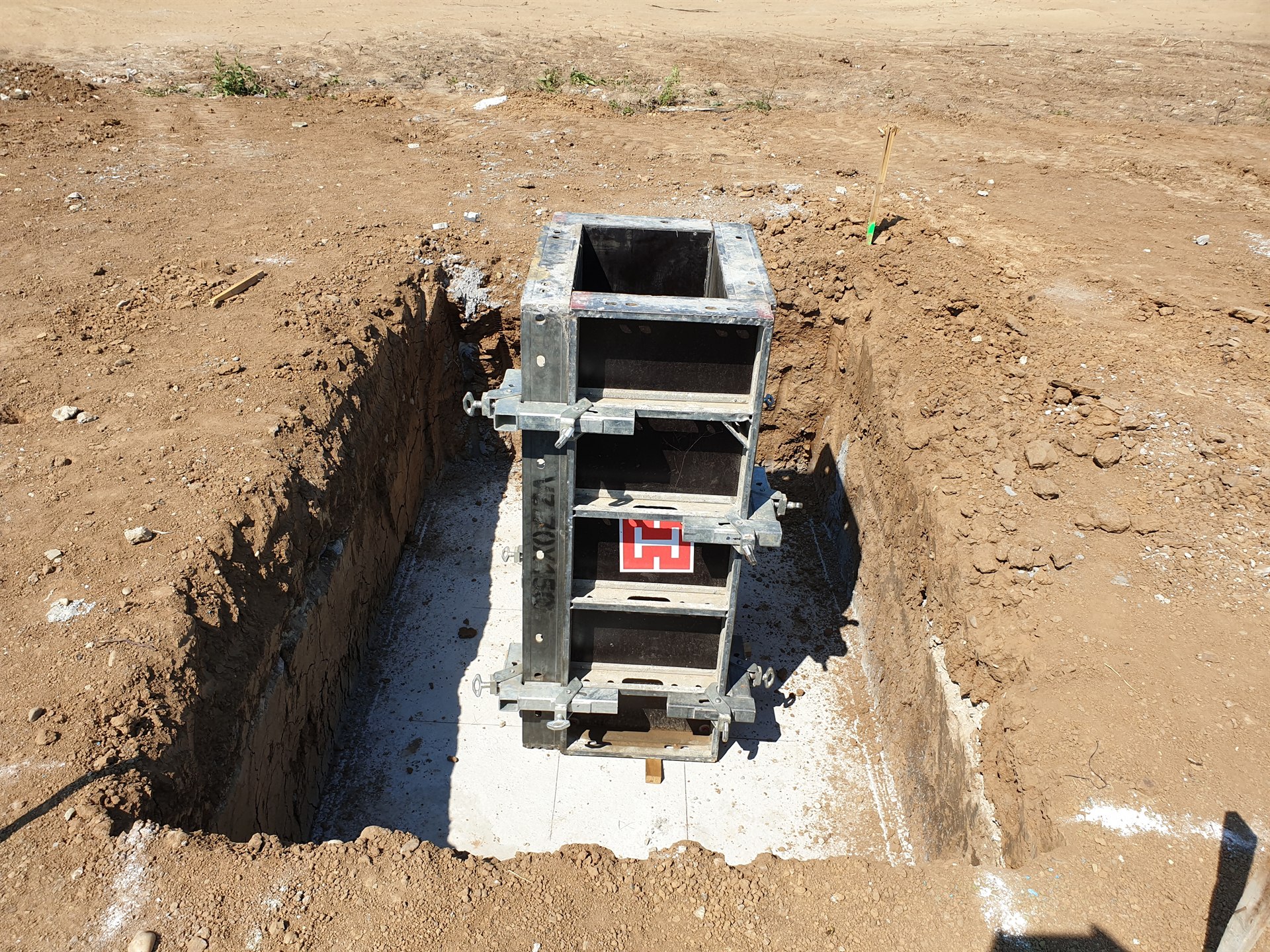

3. Cofrajele. Cofraje metalice modulare pentru paharele fundațiilor, manevrate cu un manipulator telescopic. În interiorul cofrajului, un miez din lemn lasă golul paharului.

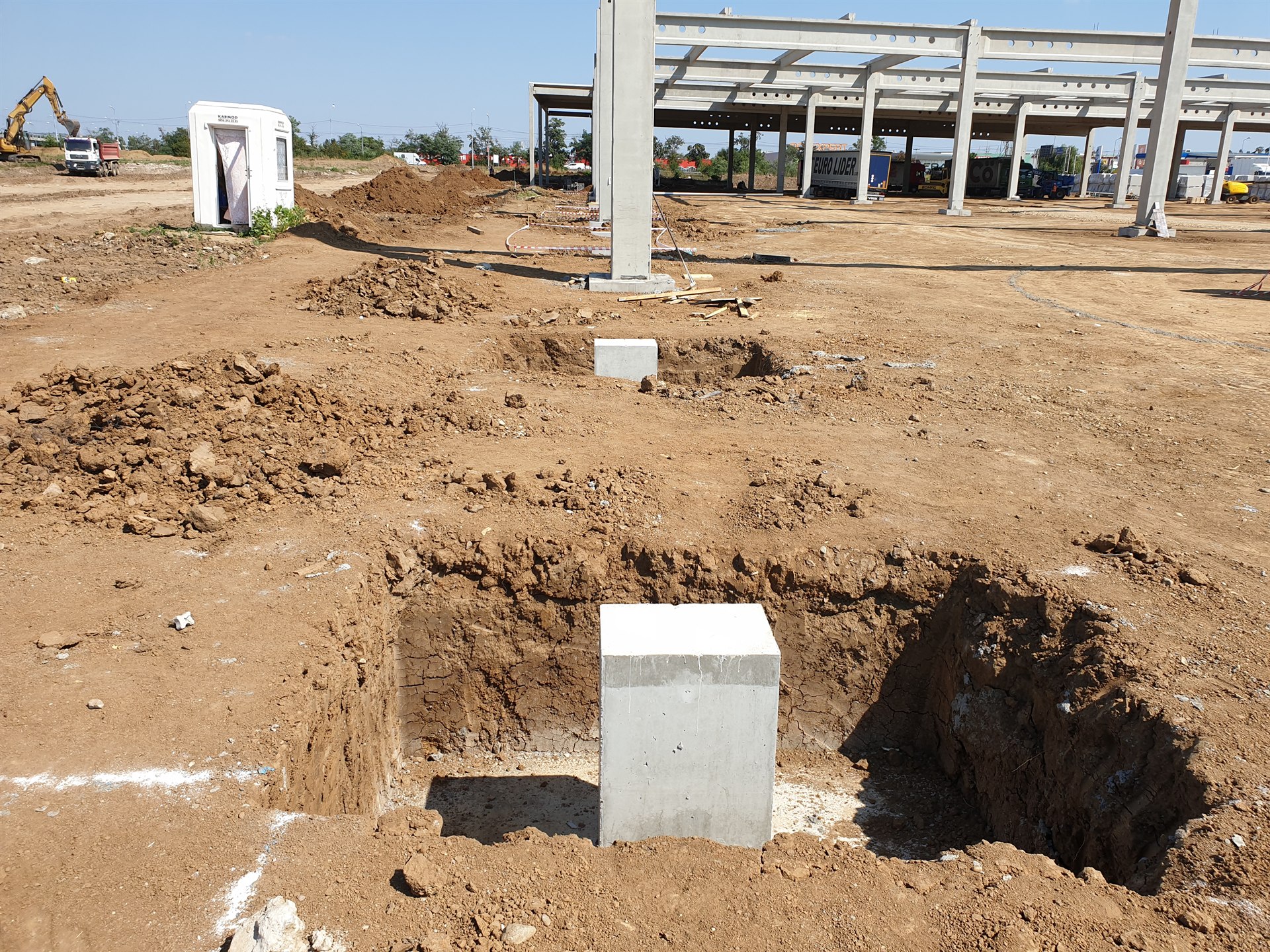

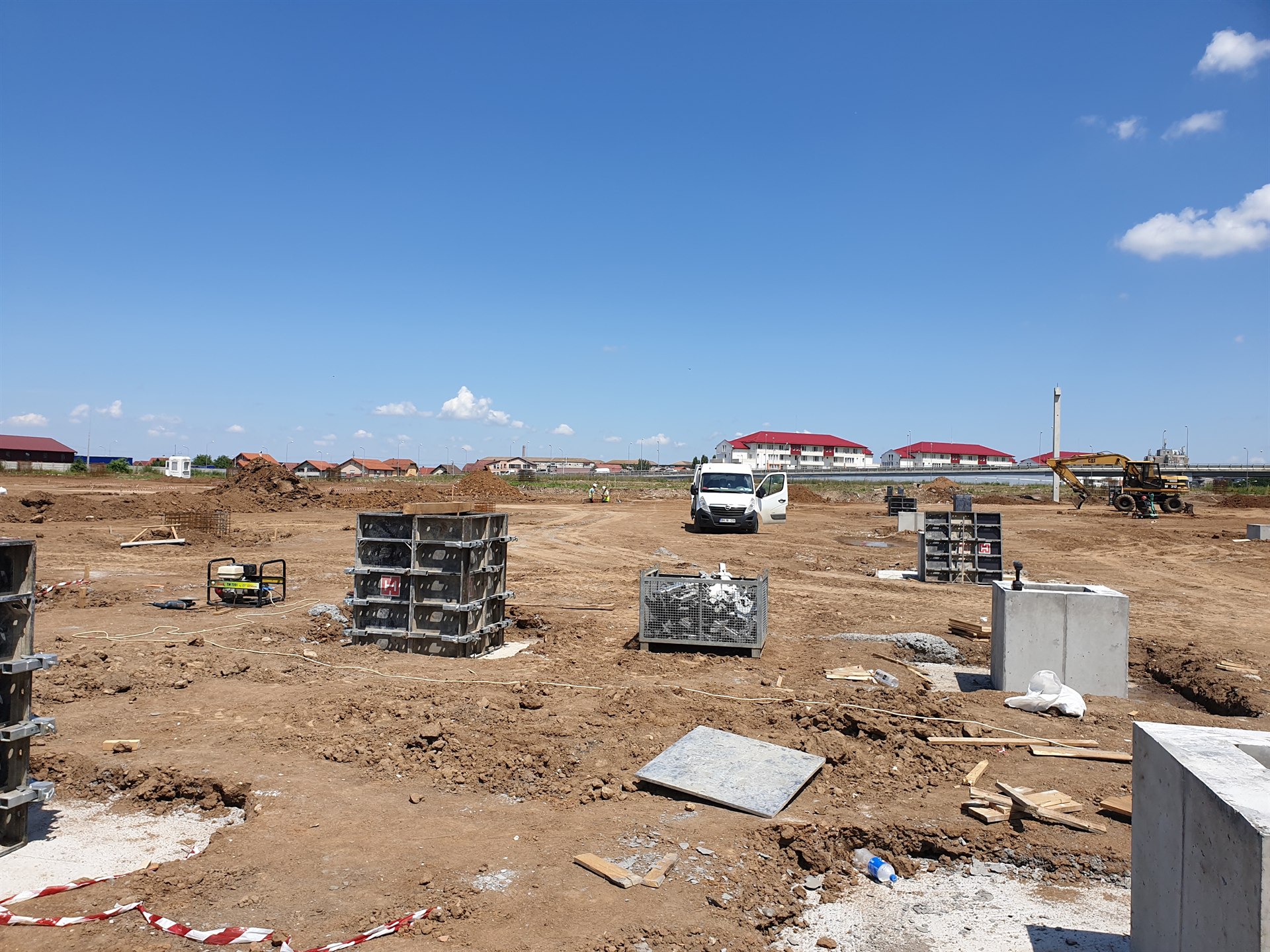

4. Fundațiile turnate. Paharele turnate și decofrate, în rând pe platformă, gata să primească stâlpii.

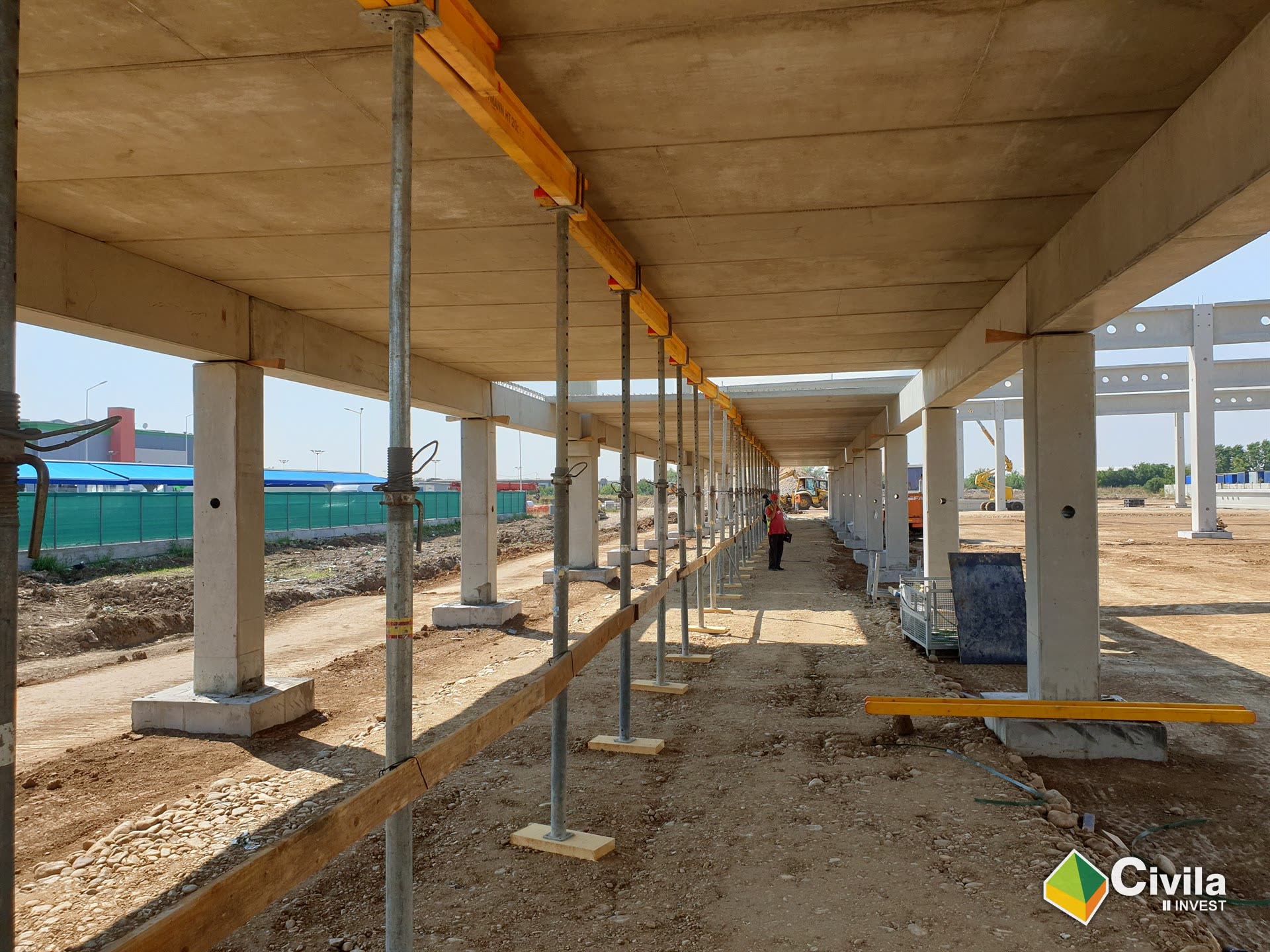

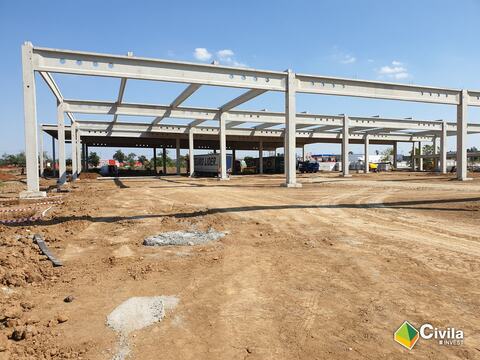

5. Stâlpii și grinzile. Stâlpii prefabricați din beton, fixați în pahare, apoi grinzile principale și cele secundare. Pe o porțiune, un planșeu stă sprijinit provizoriu pe un șir de popi metalici.

De ce fundații tip pahar

La o hală cu structură prefabricată, stâlpii nu se toarnă pe loc: vin gata făcuți și se montează cu macaraua. De aceea, fundația izolată are deasupra tălpii un „pahar”, adică un gol în care intră piciorul stâlpului. După ce stâlpul e adus la verticală, spațiul rămas în pahar se umple cu beton, iar stâlpul rămâne încastrat în fundație.

Tot ce urmează depinde de fundații. Dacă un pahar e turnat strâmb sau la altă cotă, stâlpul nu mai ajunge unde trebuie, iar grinzile nu mai au pe ce să reazeme corect. La o structură prefabricată, trasarea, armarea și cofrarea fundațiilor cer cea mai mare atenție.
